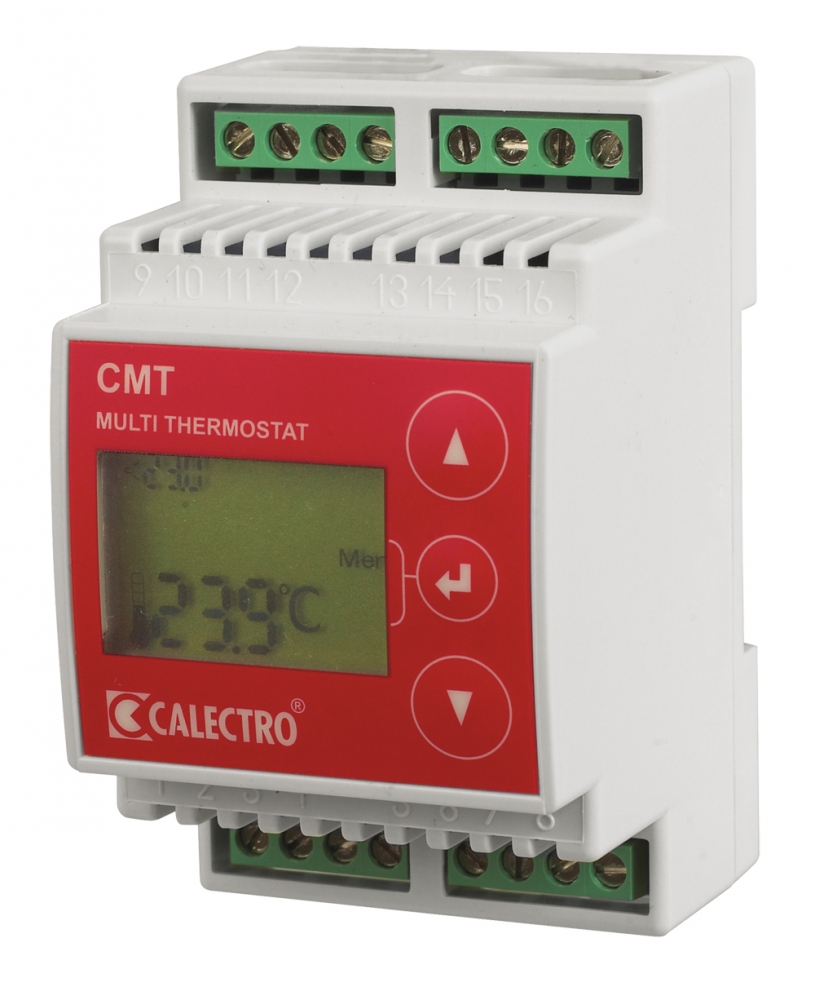

UNIVERSALTERMOSTAT CMT-24/230V

CMT kan matas med 24V AC/DC via plint 15-16 eller 230V AC via plint 1-2. CMT har två växlande potentialfria reläutgångar (5A, 250V) och har ställbar hysteres (kopplingsdifferens) som är centrerad över börvärdet. Under uppstart och vid byte av temperaturgivare utför CMT en egenkontroll. Då blinkar tre streck nere i displayen. När egenkontrollen är klar visas här aktuell temperatur. Vid avbrott på temperaturgivaren visas Er0 och vid kortslutning Er1 i displayen. Börvärde för relä 1 visas i övre vänstra hörnet och för relä 2 i övre högra hörnet i displayen. Mindre-än-tecknet (<), till vänster om börvärdet, betyder att reläet kallar på värme (eller går i larm) när temperaturen är lägre än börvärdet. Större-äntecknet (>) betyder att reläet kallar på kyla (eller går i larm) när temperaturen är högre än börvärdet. CMT har ställbar hysteres (kopplingsdifferens) som är centrerad över börvärdet. Fabriksinställning för värmetermostat är 0,6°C och för kyltermostat 1,0°C. För larmfunktioner används ingen hysteres. Vid behov kan temperaturmätningen i CMT justeras. Område: -3,0° C till +3,0° C i steg om 0,1° C. I larmapplikationerna (applikation 6-9) är det möjligt ställa in en larmfördröjningstid (0-120 minuter), t.ex. för att kunna avfrosta utan att aktivera larmet. I applikationerna för takrännetermostaterna (applikation 10 och 11) kan en eftergångstid ställas (0-120 minuter) för att säkerställa avisning. CMT har övervakning av temperaturgivaren och kopplar från värme eller kyla vid kortslutning eller avbrott på givarkretsen. Vid larmapplikationer (applikation 6-9) deaktiveras reläerna (går i larm) vid givarfel. I applikation 10 och 11 (takrännetermostat) kallar reläerna på värme vid givarfel, för att motverka bildning av istappar. I applikation 11 fungerar relä 2 som felindikeringsrelä.

Egenskaper:
- Multispänning 24V AC/DC och 230V AC.
- 11 olika valbara funktioner.
- Mycket enkla inställningar.
- Bakåtkompatibel med Calectros övriga termostater.
- 2 växlande potentialfria reläer.
- Display.
- Ställbar hysteres 0-15° C.
- Inbyggd timerfunktion.
- Finjustering av temperaturmätningen.

Data:
- Spänning: multispänning 24V AC/DC och 230 V AC.
- Max belastning: 2 x 5A.
- Mått: 52,5x86x59 mm
- Kapslingsklass: IP20.
- Max omgivningstemperatur: +40° C.
- Mätteknik: valbara tempgivare Pt1000 (fabriksinställning), Pt100, Ni1000, NTC (Calectro
  typ:22/33/44/55/99) och PTC (Calectro typ: 95).
