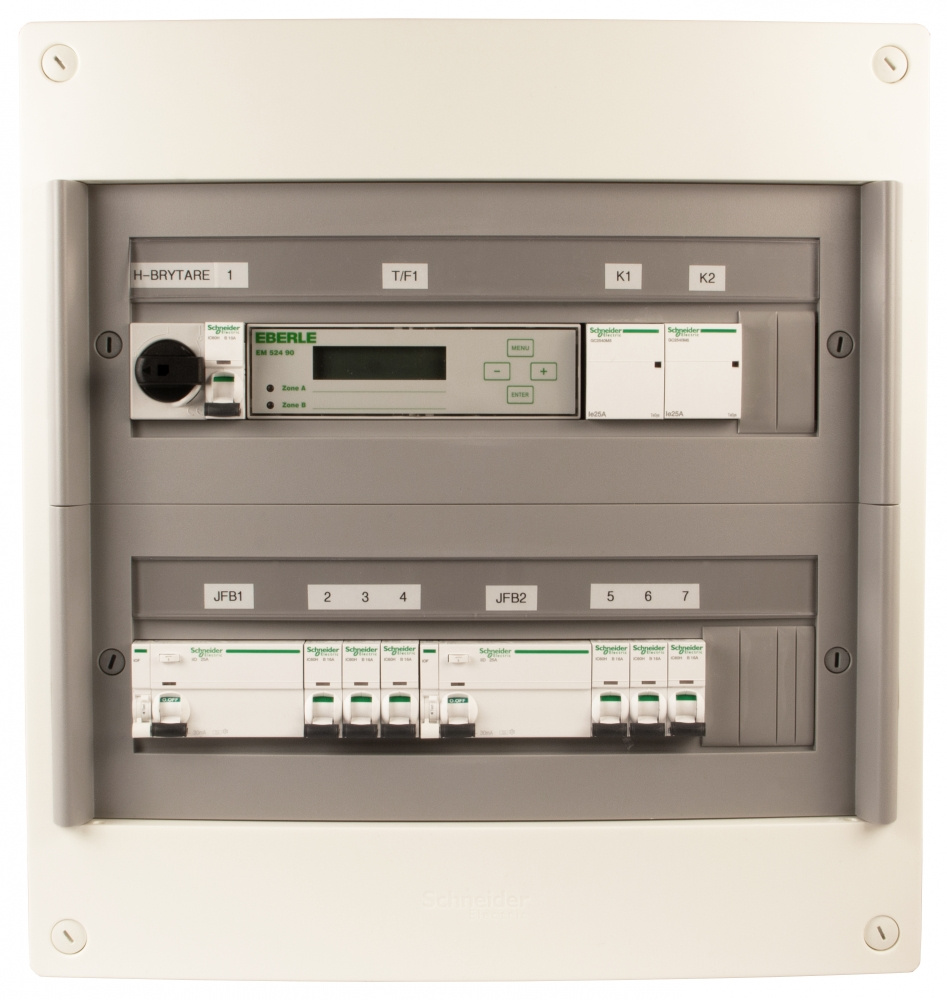

SMC FLEXBOX E36TM3+3
SMC Flexbox E36TM3+3 2 Jordfelsbrytare
Artnr: 101672
Beskrivning
Styrsystem för värmekabel. 2-Zoners. För tak och mark. Styrs av 1 st tempgivare och 1 st fuktgivare för vardera zon.
Givare som passar (Mark):
10164 Snö- och issensor typ ESF EBERLE (Fukt)
10165 Snö- och issensor typ TFF EBERLE (Temp)
10162 Temperatursensor NTC typ EBERLE (Temp)
Givare som passar (Tak):
10161 Snö- och issensor typ EBERLE (Fukt)
10162 Temperatursensor NTC typ EBERLE (Temp)
Apparatlista:
Dimensioner
Bredd: 426 mm
Höjd: 450 mm
Inbyggnadsdjup: 123 mm
Givare som passar (Mark):
10164 Snö- och issensor typ ESF EBERLE (Fukt)
10165 Snö- och issensor typ TFF EBERLE (Temp)
10162 Temperatursensor NTC typ EBERLE (Temp)
Givare som passar (Tak):
10161 Snö- och issensor typ EBERLE (Fukt)
10162 Temperatursensor NTC typ EBERLE (Temp)
Apparatlista:
| Post | Benämning | Antal | Fabrikat | Anmärkning |
| Normkapsling | 1 | Schneider | ||
| HB | Huvudbrytare | 1 | Technoelectric | 40A 3P |
| JFB1-JFB2 | Jordfelsbrytare + Hjälpkontakt | 2 | Schneider | 25A 30mA 4P |
| K1-K2 | Kontaktor | 2 | Schneider | 25A 4P |
| 1 | Automatsäkring | 1 | Schneider | 10A/B 1P |
| 2-7 | Automatsäkring | 6 | Schneider | 16A/B 1P |
| T/F1 | Termostat | 1 | Eberle | |
| 301-302 | Plint | 2 | Weidmuller |
Dimensioner
Bredd: 426 mm
Höjd: 450 mm
Inbyggnadsdjup: 123 mm
