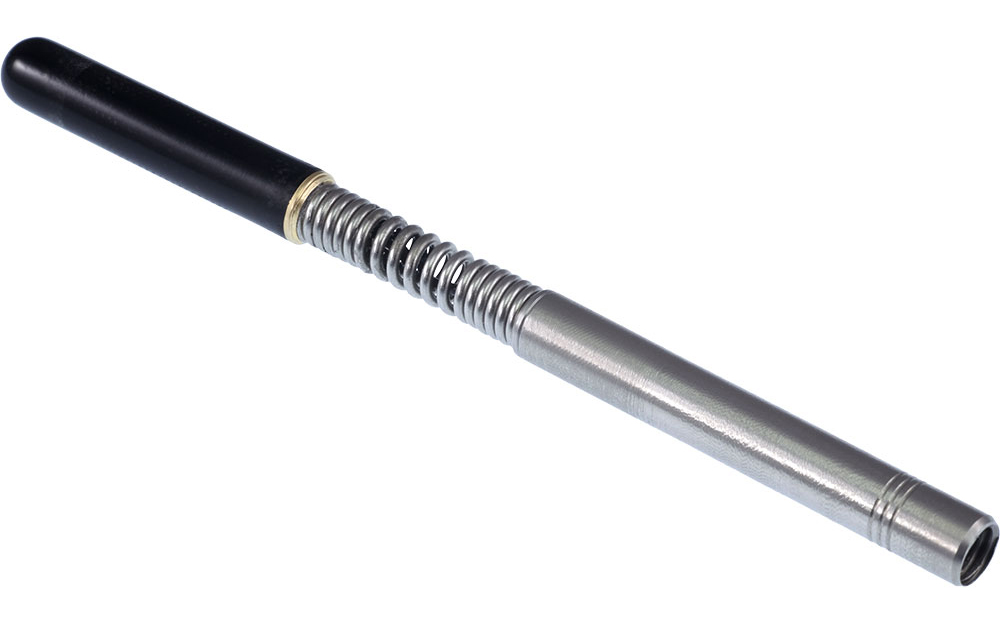

KANALSOND MPL7-33 3V 7,5x114MM
Kanalsond Vesala MPL7-33 3V 7,5x114 mm. Frekvens: 33kHz. Gänga: M6 (hona). Diameter: 7,5mm.
Artnr: 193538
Beskrivning
MPL7-33 är en flexibel kanalsond med en diameter på 7,5 mm. Sändare för spårning av mikrodukt och andra rörblockeringar. Det är mycket användbart när nya kablar ska skjutas in i gamla kanaler, som redan har installerade kablar eller andra hinder. MPL7-33 är kompatibel med Vesalas 33kHz tråd- och kabelspårare. MPL7-33-konstruktionen omfattar sändarenheten och batterifacket, som är ihop anslutna. Den halvstyva konstruktionen hjälper enheten att enkelt passera rörkurvor, leder och hinder. På så sätt kan konstruktören validera om kanalerna är användbara för nya kablar eller ej. MPL7-33 är avsedd för kanaler med en inre diameter av 10 mm eller mer.
Arbeta med MPL7-33
MPL7-33 sätts på och börjar sända en spårningsignal när ett batteri sätts i och batterifacket vrids till mittdelen. Sonden är fäst på spetsen av en dragfjäder med sin M6-hongänga, som ligger i slutet av batterifacket. Alternativt kan sonden fästas på sidan av dragfjädern för att minska risken för skador.
Därefter trycks sonden in i kanalen. Om det finns en blockering i kanalen kan dess plats beräknas ungefärligt med hjälp av längden på dragfjädern och kabel- och kanalkorten. Därefter spåras den exakta platsen för MPL7-33 i området ovanför marken med en kabelspårmottagare. Att veta det exakta stället för ett blockage sparar mycket tid och minskar onödiga grävningskostnader.
Sonden har ett blinkande rött ljus på sin spets som indikerar att sändaren är påslagen. Engångs litiumbatteriaggregatet ger energi i ca. 9 timmars total användning.
Levereras med 2 st batterier, plastlåda och manual.
Tekniska specifikationer
Diameter: 7,5mm
Total längd: 114mm
Frekvens: 33kHz kontinuerlig sinusformad signal.
Vikt: 71g
Räckvidd i fri luft: 5,1m
Räckvidd i gjutjärnkanal: 0m
Batterityp: CR535
Batteriliv: 9 timmar
Gänga: M6 (Hona)
